Pro Audio / Line Array

2800 W Peakpower

1400 W RMS Power

136 dB SPL Max.

30 - 400 Hz Frequenzbereich

1 x 18" HyperBeatm Neodym Subwoofer

DSP-gesteuerter Eingangsbereich mit wählbaren Presets

RDNet-Fernüberwachung und -steuerung

Verzögerungskontrolle

Baltisches Birkenkabinett

Der SUB 9004-AS ist ein einzelner 18"-Hochleistungs-Aktiv-Subwoofer. Es verwendet einen hochmodernen Wandler mit einem hyperventierten Hochleistungs-Neodym-Magnetkreis mit 4-Zoll-Schwingspule. Der extrem leistungsstarke Verstärker ist ein neues Design, das eine erweiterte Niederfrequenzleistung bietet. Aufgrund seiner robusten Konstruktion ist es perfekt für AV-Mietinventare.

RCF RDNet

-VERNETZTE STEUERUNG UND VIELES MEHR

RDNet ist eine robuste Management-Netzwerk- und Steuerungsplattform für kleine, mittlere und große arenagroße Soundsysteme sowie komplexe und erweiterte Installationen. Basierend auf einem proprietären Netzwerkprotokoll bietet RDNet eine intuitive Steuerung und Überwachung jedes angeschlossenen Geräts / Objekts im RCF-Audiosystem. Jedes Gerät verfügt über DSP, um bestimmte Voreinstellungen oder Änderungen von Parametern an einzelnen oder Gruppen von Objekten zu adressieren. Ein Netzwerkbenutzer kann Pegel, Verzögerung, EQ (auch lineare Phasen-FiR) und andere Einstellungen ändern, einschließlich erweiterter Subwoofer-Konfigurationen. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können Parameter und Routing mehrerer RCF-Geräte wie digitale Matrizen oder Verstärker steuern.

TOP END ELEKTRONIK

-Der Verstärker integriert eine rauscharme 32-Bit-DSP-Schaltung, die über das RCF-proprietäre RDNet-Netzwerk gesteuert wird, um die Soft-Clipping-Limiter, RMS-Limits, Polarität, Amplitude, Timing und Entzerrung einfach zu handhaben. Alle Einstellungen, Überwachung und erweiterten Funktionen sind in der RDNet Networked Management-Software verfügbar. Das verfügbare Bedienfeld auf der Rückseite passt die Eingangsempfindlichkeit, Low Cut, Xover, Lautstärke, Bypass, Delay und Die Auswahl der Voreinstellungen an. Die geregelte Stromversorgung garantiert volle Leistung von 100 V bis 260 V. Der Verstärker befindet sich auf einer einzigartigen schwimmenden Vibrostop-Aluminiumplatte für zusätzlichen Schutz während des Transports.

HYPER-LÜFTUNGSSYSTEM

-RCF stellt diese Komponenten her, um die sauberste, druckvollste und unverzerrte Wiedergabe niedriger Frequenzen zu liefern. Der Kegel besteht aus 30% Kohlefaser, 20% Glasfaser und 50% Zellstoff. Diese besondere chemische Zusammensetzung wurde sorgfältig entwickelt, um die Robustheit und Steifigkeit des Kegels zu verbessern und jede Verformung zu vermeiden, die zu einem Effizienzverlust führen würde. Die 4,0" Innen-/Außenschwingspule ist an einem starken Glasfaserbildner verwundet und garantiert eine effizientere Kühlung. Ersteres ist intern und extern mit Nomex verstärkt, das die Gesamtstruktur für eine bessere Energieübertragung zwischen Schwingspule und Körperkegel versteift. Um die von der leistungsstarken Schwingspule erzeugte Wärme abzuführen, haben die RCF-Ingenieure das einzigartige Hyper Ventilation-System mit sehr geringer Leistungskompression entwickelt. Der Kegel ist wasserabweisend

Gehäuse

-Der Schrank besteht aus hochwertigem Birkensperrholz mit wetterfester Behandlung. Die U-Boote sind stapelbar und leicht, für ein einfaches Auf- und Abbauen. Eine Polbuchse an der Oberseite und an der Seite ermöglicht den Einsatz des Tieftöners in verschiedenen Konfigurationen. Die strapazierfähige Beschichtung und die robuste Struktur des Gehäuses halten langfristigem Gebrauch und Transport stand und das separate Gehäuse für den Verstärker garantiert Die Effizienz und Zuverlässigkeit der Komponenten. Der Transport ist schnell dank des abnehmbaren Kart-Kits, eines Dolly-Caster-Boards mit robusten Tour-Rollen und einem rotierenden Nockenmechanismus.

Akustische Spezifikationen

FREQUENZGANG:

30 Hz ÷ 400 Hz

MAX SPL @ 1M:

136 dB

Wandler

WOOFER:

18'' neo, 4.0'' v.c

Abschnitt "Input/Output"

EINGANGSSIGNAL:

bal/unbal

EINGANGSANSCHLÜSSE:

XLR, RDNet Ethercon

AUSGANGSANSCHLÜSSE:

XLR, RDNet Ethercon

EINGANGSEMPFINDLICHKEIT:

+4 dBu

Abschnitt Prozessor

HI-PASS-FREQUENZEN:

35 Hz, 50 Hz

TIEFPASSFREQUENZEN:

Variabel von 50 Hz bis 400 Hz

SCHUTZVORKEHRUNGEN:

Thermisch, RMS

BEGRENZER:

Schneller Limiter

STEUERUNG:

Gain, Eq., Preset-Schalter, Ausgangsverzögerung

RDNET:

Ja

Abschnitt "Leistung"

GESAMTLEISTUNG:

2800 W Peak, 1400 W RMS

KÜHLUNG:

Erzwungen

VERBINDUNGEN:

Powercon EIN/AUS

Einhaltung von Standards

CE-KENNZEICHNUNG:

Ja

Physikalische Spezifikationen

GEHÄUSE-/KOFFERMATERIAL:

Baltisches Birkensperrholz

HARDWARE:

2xM20

GRIFFE:

2 Seite

KÜHLERGRILL:

Stahl

FARBE:

Schwarz

Größe

HÖHE:

700 mm / 27,56 zoll

BREITE:

558 mm / 21,97 zoll

TIEFE:

700 mm / 27,56 zoll

GEWICHT:

57 kg / 125,66 lbs

FUNKTIONEN

7200 Watt Spitzenleistung - 3600 Watt RMS

142 dB max. Schalldruckpegel

30 Hz - 400 Hz Frequenzgang

2 x 18" Tieftöner

DSP-gesteuerte Eingangssektion mit wählbaren Presets

RDNet-Fernbedienung

Verzögerungssteuerung

Baltische Birkenkabinett

Der SUB 9006-AS ist einer der leistungsstärksten 2x18" Subwoofer im Bereich Live-Sound. Mit zwei leistungsstarken hyperbelüfteten 18"-Neodym-Tieftönern mit 4,0-Zoll-Innen-Außen-Schwingspulen liefert dieses Gehäuse eine beträchtliche Menge an tiefen Frequenzen. Angetrieben von einem 7200 W Digitalverstärker kann der SUB 9006-AS in den anspruchsvollsten Situationen arbeiten. Das Gehäuse des SUB 9006-AS passt zu den RCF D-Line HDL50-A und HDL10-A Array-Systemen und ermöglicht den Aufbau gestapelter Systeme in perfekter Kombination.

ARTIKELNUMMER:

13000494 SUB 9006-AS

90-240V, EAN 8024530014148

RCF RDNet

Vernetzte Steuerung und vieles mehr

RDNet ist ein robustes Management-Netzwerk und eine Steuerungsplattform für kleine, mittlere und große Arena-Soundsysteme sowie komplexe und erweiterte Installationen. Basierend auf einem proprietären Netzwerkprotokoll bietet RDNet eine intuitive Steuerung und Überwachung aller angeschlossenen Geräte/Objekte im RCF-Audiosystem. Jedes Gerät verfügt über DSP, um bestimmte Voreinstellungen oder Änderungen von Parametern für einzelne oder Gruppen von Objekten zu adressieren. Ein Netzwerkbenutzer kann Pegel, Delay, EQ (auch FiR mit linearer Phase) und andere Einstellungen ändern, einschließlich erweiterter Subwoofer-Konfigurationen. RDNet ist nicht nur für Lautsprecher konzipiert – Sie können Parameter und Routing mehrerer RCF-Geräte steuern, z. B. digitale Matrizen oder Verstärker.

Responsives Bild

Hochwertige Elektronik

Der Verstärker integriert eine rauscharme 32-Bit-DSP-Schaltung, die über das RCF-eigene RDNet-Netzwerk gesteuert wird, um die Soft-Clipping-Limiter, RMS-Limits, Polarität, Amplitude, Timing und Entzerrung einfach zu handhaben. Alle Einstellungen, Überwachung und erweiterten Funktionen sind in der RDNet Networked Management-Software verfügbar. Das verfügbare Bedienfeld auf der Rückseite passt die Eingangsempfindlichkeit, Low Cut, Xover, Lautstärke, Bypass, Verzögerung und die Auswahl der Voreinstellungen an. Die geregelte Stromversorgung garantiert die volle Leistung von 100 V bis 260 V. Der Verstärker befindet sich auf einer einzigartigen schwimmenden Vibrostop-Aluminiumplatte für zusätzlichen Schutz während des Transports.

Hyperventilationssystem

RCF stellt diese Komponenten her, um die sauberste, druckvollste und unverzerrteste Wiedergabe niedriger Frequenzen zu liefern. Der Kegel besteht aus 30% Kohlefaser, 20% Glasfaser und 50% Zellstoff. Diese besondere chemische Zusammensetzung wurde sorgfältig entwickelt, um die Robustheit und Steifigkeit des Kegels zu verbessern und Verformungen zu vermeiden, die zu einem Effizienzverlust führen würden. Die 4,0" Innen-/Außenschwingspule wird auf einen starken Glasfaserformer gewickelt und garantiert eine effizientere Kühlung. Ersteres ist innen und außen mit Nomex verstärkt, das die Gesamtstruktur für eine bessere Energieübertragung zwischen der Schwingspule und dem Körperkonus versteift. Um die von der leistungsstarken Schwingspule erzeugte Wärme abzuführen, haben die RCF-Ingenieure das einzigartige Hyper Ventilation System mit sehr geringer Leistungskompression entwickelt. Der Kegel ist wasserabweisend.

Responsives Bild

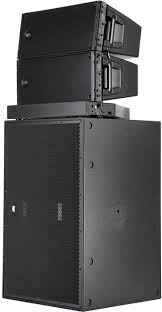

Stapeln von HDL 50-A 4K oder HDL 10-A

Der Schrank besteht aus hochwertigem Birkensperrholz, wobei jede Schicht durch einen speziellen wasserfesten Klebstoff verklebt wird, der den Schrank wetterfest macht. Die stark verspannte innere Struktur des Schranks übersteht die langfristige Nutzung und den Transport. Zwei separate Schallkammern für die Tieftöner und ein separates Gehäuse für den Verstärker garantieren beste Effizienz und Zuverlässigkeit der Komponenten. Dual Stacking: horizontal für den HDL 50-A 4K, während die vertikale für HDL 10-A passt.

Gehäuse:

Der strapazierfähige pulverbeschichtete Frontgrill integriert einen zentralen Verstärkungsbalken und eine spezielle, schalltransparente Schaumstoffrückseite auf der Innenseite schützt die Messwandler weiter vor Staub. Die U-Boote sind stapelbar und leicht, für einfaches Auf- und Abbauen. Die SUB 9007-AS und SUB 9006-AS sind mit 8 Aluminiumgriffen (4 pro Seite) mit ergonomischem Gummihandgriff ausgestattet. Der Transport ist schnell mit dem abnehmbaren Kart-Kit: ein Dolly-Caster-Board mit robusten Tour-Rollen und rotierendem Nockenmechanismus.

AKUSTISCHE SPEZIFIKATIONEN

Frequenzgang:

30 Hz ÷ 400 Hz

Max Schalldruckpegel @ 1m:

142 dB

RDNet:

Ja

SEKTION LEISTUNG

Gesamtleistung:

7200 W Spitze, 3600 W RMS

Niedrige Frequenzen:

7200 W Spitze, 3600 W RMS

Kühlung:

Konvektion/Erzwungen

Verbindungen:

Powercon IN/OUT

Der SUB 8006-AS ist  der größte und leistungsstärkste Subwoofer der RCF-Professional-Serie. Er ist ausgestattet mit zwei 18" Woofern und liefert einen außerordentlich kraftvollen Bassklang. Durch das digitale 2500W/5000W Verstärkermodul können auch anspruchsvollste Aufgaben gemeistert werden.

Technische Daten:

Bass-Reflex-Design

2x 18" Woofer mit 4" Voice Coil

Leistung: 5000W PRG / 2500W RMS

Maximalpegel: 141 dB SPL

Frequenzgang: 30 - 120 Hz

DSP gesteuert inkl. Fast Limiter

integriertes Delay und Cardoid-Setup

Multiplexgehäuse aus baltischer Birke

Maße: 709 x 700 x 1109 mm

Gewicht: 96,4 kg

Staffelpreise auf Anfrage !

Systempreise auf Anfrage!

Hohe Einsetzbarkeit

Der RFC NX 45-A zählt zu den flexibelsten Aktiv Lautsprechern auf dem Markt, der einen äußerst hochwertigen Klang liefert. Er kann als eigenständiges FOH-System oder als Topteil mit einem passenden Subwoofer betrieben werden. Auch ist er als Bühnenmonitor oder als Front-, Down- oder Side-Fill-Lautsprecher einsetzbar.

Ausstattung

Der NX 45-A ist ein aktiver Lautsprecher mit 1400 W 2-Wege Class-D-Verstärker und 133 dB SPL. Er ist mit einem 15‘‘ Tieftöner und einem 3,5‘‘ Hochtöner ausgestattet. Der Frequenzbereich beträgt hier 45 bis 20.000 Hz und der Abstrahlwinkel 90° x 50°.

Die mehreren Befestigungspunkte des Lautsprechers ermöglichen zahlreiche Befestigungsmöglichkeiten auf dem Boden und Decke.

RCF Compression Driver

Die eingebauten RCF Compression Driver aus reinem Titan sind perfekt für einen Crossover-Punkt unter 800 Hz. Dies ermöglicht eine bessere Impulsantwort und eine höhere Effizienz. Die Neodym-Treiber sind leicht und leistungsstark und stehen für Leistung, Präzision und Zuverlässigkeit.

Die Schwingspule verfügt über einen Hochtemperatur-Kapton-Former. Der Montageprozess nutzt die RCF-eigene Direct-Drive-Technologie. Die Federung des Diaphragmas wurde nach umfangreichen Studien entwickelt, um Verzerrungen zu minimieren und den Tieftonbereich zu erweitern.

Details:

1400 W 2-way class-D amplifier

133 dB SPL Max

45 – 20000 Hz Frequency Range

90° x 50° constant directivity coverage

15" neodymium woofer, 3.5" voice coil

Horn loaded 4.0''neodymium c. driver

Multiple rigging points

Spezifikation:

Frequenzgang: 45 Hz ÷ 20000 Hz

Max Spl @ 1M : 133 dB

Horizontaler Abstrahlwinkel : 90°

Vertikaler Abstrahlwinkel : 50°

Schallwandler:

Kompressionstreiber: 1.4'' neo, 4.0'' v.c

Woofer: 15'' neo, 3.5'' v.c

Input/Output Sektion:

Eingangssignal: bal/unbal

Eingangsbuchsen: XRL, Jack

Eingangsempfindlichkeit -2 dBu/+4 dBu

Ausgangsanschlüsse: XLR

Mic Eingangsempfindlichkeit: -32 dBu

Prozessor:

Übergangsfrequenz: 650 Hz

Schutzschaltungen: Thermal, RMS

Limiter: Soft Limiter

Steuerung: Volume, Boost, Mic/Line

Power Section:

Gesamtleistung: 1400 W Peak, 700 W RMS

Tiefe Frequenzen: 1000 W Peak, 500 W RMS

Hf Bereich: 400 W Peak, 200 W RMS

Kühlung: Convection

Verbundene Einheiten: Powercon IN/OUT

Standardkonformität:

Ce Zeichen: Yes

Physikalische Daten:

Gehäuse Material: Baltic birch plywood

Griffe: 2 Side

Gitter: Steel

Hardware: 5 x M10, 4 x quick lock

Pole Mount/Cap: Yes

Farbe: Black

Größe:

Höhe: 707 mm / 27.83 inches

Gesamtbreite: 418 mm / 16.46 inches

Verpackung Tiefe: 402 mm / 15.83 inches

Gewicht: 24 kg / 52.91 lbs

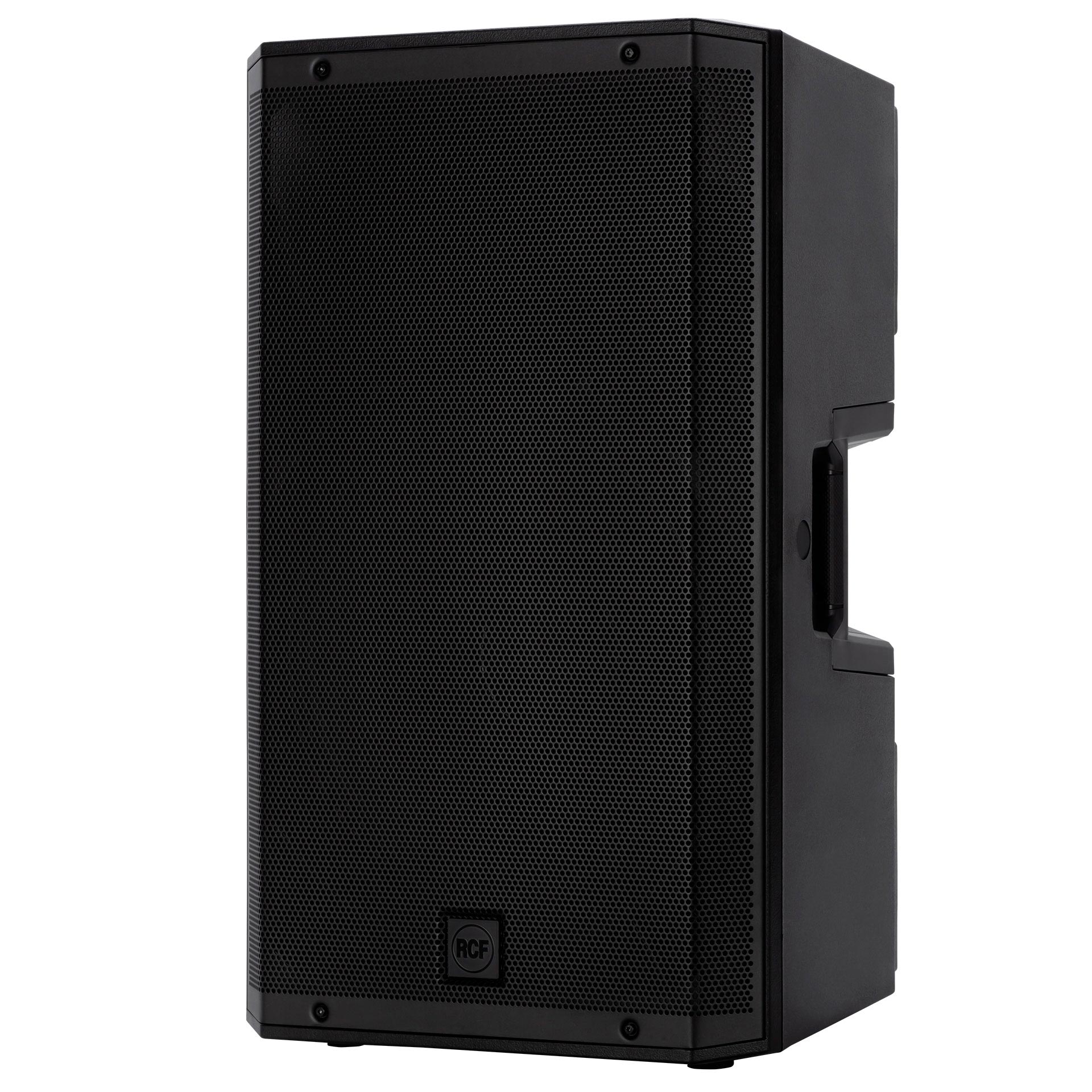

Die RCF ART 9 45a  ist ein technologieträger und setzt in der neunten Lautsprechergeneration Maßstäbe in der Oberklasse mobiler, aktiver PA-Lautsprecher.

Premium Komponenten

RCF verfügt als einer der wenigen Hersteller über eine eigene Entwicklung und Fertigung aller wichtigen Schlüsselkomponenten im Lautsprecherbau.

Die ART 945-A nutzt diese hohe Fertigungstiefe mit einem neuen, leistungsfähigen 15“ Neodym-Woofer mit 3,5" Schwingspule und einem 1,4" Neodym-Kompressionstreiber mit 3" Schwingspule und hochmodernem Titan Diaphragma. So profitiert die gesamte ART Serie mit innovativen Komponenten von der RCF-eigenen Manufaktur in Reggio Emilia.

DSP-Technologie

Das Hauseigene Team aus Spezialisten hat alle Lautsprecherkomponenten perfekt aufeinander abgestimmt. Gesteuert wird diese dynamische Abstimmung durch einen modernen Signalprozessor der unter anderem folgende Funktionen implementiert.

Schutzschaltungen

Die ART 9 Serie ist gegen problematische Signale am Ein- und Ausgang geschützt und macht die ART 945-A so zu einem verlässlichen Partner, auch unter schwierigen Bedingungen. Neben klassischen Funktionen wie Schutz vor Überlast oder Gleichstrom schützt z.B. die neue Bass Motion Control Technologie vor übermäßigen Auslenkungen des Woofers ohne dabei die negativen akustischen Einflüsse eines klassischen Limiters zu haben.

Bass Motion Control

Die Überwachung der tatsächlichen Auslenkung des Woofers bei der Wiedergabe besonders tiefer Frequenzen sorgt für hohe Betriebssicherheit und verhindert Schäden am Lautsprecher. Sie sorgt darüber hinaus für einen gleichbleibenden akustischen Eindruck auch bei sehr hohen Lautstärken. Negative Seiteneffekte von klassischen Limitern im Bassbereich werden so konsequent vermieden.

FiRPHASE

Moderne FiRPHASE Filter sorgen für eine linearisierte Phasenlage und damit für eine klare Tieffrequenz-wiedergabe und beeindruckend natürliche Mitten- und Hochtonwiedergabe, auch bei hohen Schalldrücken. Gleichzeitig löst die FiRPHASE Filterabstimmung insbesondere im Übergangsbereich zwischen Woofer und Hochtontreiber konventionelle Filter mit ihren oft störenden Charakteristika ab und sorgt für besonders transparente und natürliche Wiedergabequalität.

True Resistive Waveguide

Die neue Form und Positionierung der Bassreflexports sorgen in Kombination mit unserer FiRPHASE Technologie dafür, dass bei ART900 Lautsprechern Hoch- und Tieftöner für ein perfektes Klangbild akustisch zu einer einzigen Schallquelle verschmelzen. Unser TRW-Waveguide ahmt eine resonanzfreie und rein ohmsche Last nach. So können hochfrequente Verzerrungen eines klassischen Horns vor dem Hochtöner vermieden werden.

Der Abstrahlwinkel des Waveguides sorgt mit seiner asymmetrischen Form für eine angepasste Abstrahlung. So wird für gleichbleibende Lautstärke, ein perfektes Stereobild und homogenen Sound im gesamten Publikumsbereich gesorgt.

Amping

Mit 2100 W Leistung ist der 2-Kanal-Class-D-Verstärker bis zu 50 % leistungsfähiger als die Vorgängermodelle und in der Lage, extreme Schalldruckpegel mit ultraschnellem Attack, realistischem Einschwingverhalten und sehr geringer Verlustwärme zu bewältigen. Die wartungsfreie Konvektionskühlung dieser Endstufen garantiert der ART 945-A dabei die gewohnt hohe Lebensdauer.

Das bewährte RCF-Aktiv-Lautsprecherkonzept mit integrierter Verstärkereinheit minimiert das Transportvolumen, Gewicht und den Verkabelungsaufwand.

Details

RCF ART 945-A

15" RCF Neodym-Woofer mit 3,5“ VC

1,4" RCF Neodym/Titan Hochtontreiber mit 4“ VC

RCF Class-D Endstufe mit 2100 Watt Peak (LF 1400W / HF 700W)

FiRPHASE-Technologie

Bass Motion Control

Abstrahlwinkel: 100°x60°

SPL max. 135 dB

Anschlüsse: XLR / 6,3mm Klinke Combo Eingang, XLR Ausgang

Lautstärkeregler

Presets: Flat, Stage, Boost

Crossover Frequenz: 650 Hz

Input sensitivity: -2 dBu/+4 dBu

Flugpunkte (M10 integriert)

45Hz bis 20kHz

Maße: 717 x 415 x 410 mm

Gewicht: 22,1 kg

Das sorgfältige akustische Design, die kompromisslos aufgebauten Schallwandler und die einzigartige Verbundstoff-Gehäusekonstruktion machen das HDL 20-A zum bevorzugten Line-Array-Modul vieler Profis. Optimal für die Live-Beschallung und extrem zuverlässig bei Festinstallationen. Das HDL 20-A ist die perfekte Wahl, wenn ein Line Array erforderlich ist und der Aufbau schnell und einfach vonstatten gehen muss. Das Modul wird von einer digitalen 2-Kanal-Endstufe mit 1400 Watt Leistung angetrieben und verfügt über einen leistungsstarken DSP mit Presets zur Kompensation der Arraylänge und Luftabsorption über die Distanz sowie stark gewinkelten Arrays und einer Anpassung für Indoor- oder Outdoor-Anwendungen.

Technische Daten:

2x10" RCF Woofer mit 2,5" VC

2" RCF Hochtontreiber mit 3" VC

Digital Bi-Amped inkl. DSP

1400 Watt/PRG

700Watt/RMS

 max. Schalldruckpegel :  135 dB

Frequenzen : 55 Hz - 20 KHz (+-3dB)

X-Over @ 1000 Hz

100°x15° (ein Modul)

Winkelung von 0°-15° in 2° Schritten

Cluster-Size und HF-Correction schaltbar

Stativadapter und Flugrahmen optional

Maße: 294x705x445mm

Gewicht: 31 kg

Tourneetaugliches, variables und sicheres sowie solides Rigging

 Gehäuse aus holzverstärktem Polypropylen

Staffelpreise auf Anfrage!

Systempreise auf Anfrage!

12x Verfügbar

Fly Bar (Flugrahmen)

passend für:

HDL 20-A

HDL 18-AS

für bis zu 16 HDL 20-A Module

Gewicht: 29,0 kg

Groundstack möglich auf Subwoofer

Mietpreis: 33 Euro zzgl. Mwst

Staffelpreise auf anfrage!

Systempreise auf Anfrage!

2x Verfügbar

Stativ Lautsprecherhalterung für max. 2 Rcf Hdl 20

Mit dieser halterung sind auch kleine Systemkonfiguration möglich wo line Array Leistung benötigt wird!

Einzel Mietpreise : 15 Euro Zzgl. Mwst

Staffelpreise auf Anfrage!

System Preise auf Anfrage

2x Verfügbar
